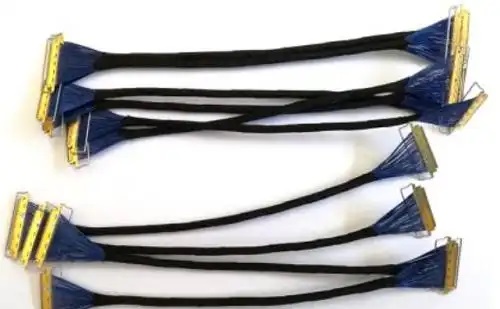

极细同轴线（micro coaxial
cable）凭借优异的柔性、屏蔽性和超薄结构，已广泛应用于智能手机、笔记本电脑、车载系统、医疗设备等轻薄化电子产品中。然而，在这些高速高频信号环境下，要想保持信号完整性、降低反射与干扰，“阻抗匹配”就成为必须掌握的核心技术。
一、什么是阻抗匹配？为什么如此重要？
在电子设备中，信号会经过线缆、连接器、PCB走线及终端模块等多个路径。
若这些路径的阻抗值不一致，信号在阻抗突变点处就会产生反射和回波，导致信号完整性下降，表现为波形畸变、速率降低，甚至通信失败。一个简单的类比：就像水流在水管中流动，如果水管突然变细或变粗，水流会在该处产生波动或回涌。电子信号的传输与此类似，遇到阻抗不连续的位置，就会产生信号反射。
二、阻抗匹配值如何确定？
常见的信号传输阻抗标准有 50 Ω（单端） 与 100 Ω（差分）。
例如：
• HDMI、USB、LVDS 等差分信号通常采用 100 Ω；
• 射频信号常用 50 Ω。
对于

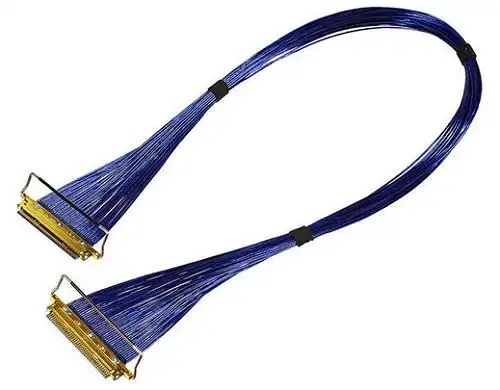

micro coaxial cable（极细同轴线），其阻抗通常设计为 50 Ω，主要通过导体直径、绝缘层厚度与介质常数来控制。由于micro
coaxial
cable的直径极小、结构精密，相比常规同轴线更难保持阻抗一致性，特别是在连接器插接区域极易形成阻抗突变点。因此，优质连接器及高精度制造工艺至关重要。
三、如何实现阻抗匹配？

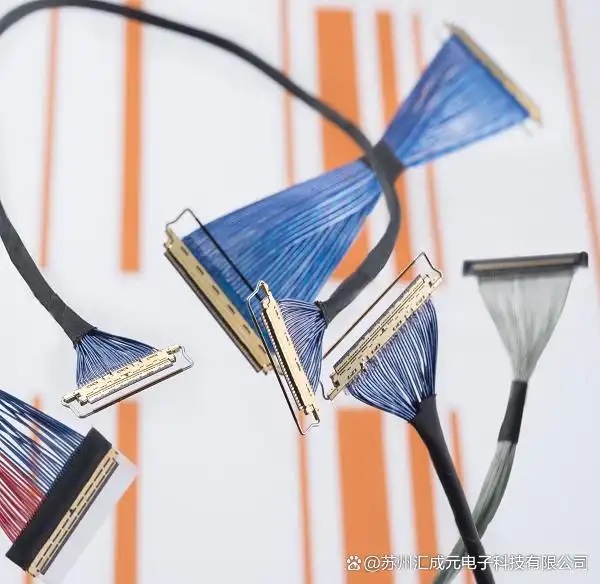

要确保micro coaxial cable线束的阻抗一致性，需从以下几个方面入手：
• 线缆结构参数控制 —— 包括导体直径与介质材料的精准设计。
• 连接器端子排布优化 —— 降低端子间的耦合与阻抗突变。
• 焊接 / 压接工艺一致性 —— 保证每条线的接触稳定。
• 线缆加工控制 —— 合理的弯折半径与长度余量能有效避免阻抗变化。
值得一提的是，I-PEX 20454-240T 针对高频micro coaxial cable进行了端子接触结构优化，有效减少阻抗突变点，显著提升信号完整性。

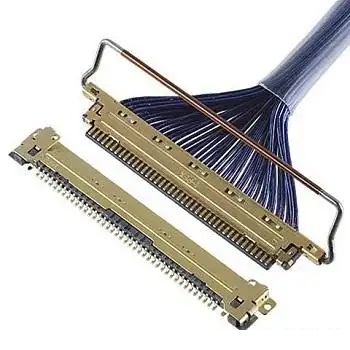

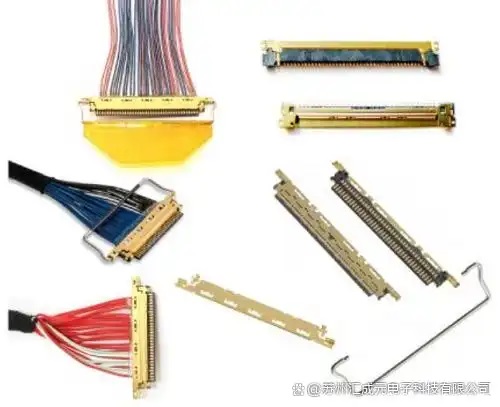

四、I-PEX 20454-240T 连接器简介
• 系列定位：属于 I-PEX CABLINE®-VS 系列，符合 VESA 标准，专为笔记本显示面板等高频信号应用设计。
• 接口规格：支持 20 / 30 / 40 / 50 pin 多种排数（插头 Housing 可适配）。
• 传输性能：单通道速率可达 20 Gbps，兼容 USB4 Gen3、Thunderbolt 4、PCIe Gen4、eDP HBR3 等高速协议。
• 线缆兼容性：适配 AWG #38 ~ #46 极细微同轴线，标准阻抗 50 Ω，部分型号可提供 45 Ω。
• 典型应用：笔记本显示屏、车载影像模块、VR/AR 头显、医疗影像设备等对空间与信号要求极高的场合。
随着高清显示、车载电子及VR/AR等高速应用的普及，micro coaxial cable与高质量连接器的阻抗匹配显得愈发重要。选择
I-PEX 20454-240T 搭配专业的线束加工方案，不仅能降低设计与量产风险，更能显著提升产品的信号完整性与长期可靠性。
